更新時間：2021/2/3 點擊:1998次YTTWY銅芯銅護套礦物絕緣電纜與NG-A BTLY隔離型(柔性)礦物絕緣電纜，同屬于銅芯金屬護套礦物絕緣電力電纜。兩者結構類似，不同的是：YTTWY為銅芯銅護套，NG-A BTLY為銅芯鋁護套，現將兩種電纜的結構、性能、用途進行比較，供大家參考。
YTTWY銅芯銅護套礦物絕緣電纜與NG-A BTLY隔離型(柔性)礦物絕緣電纜結構圖如下：
▲附圖1：NG-A BTLY結構圖

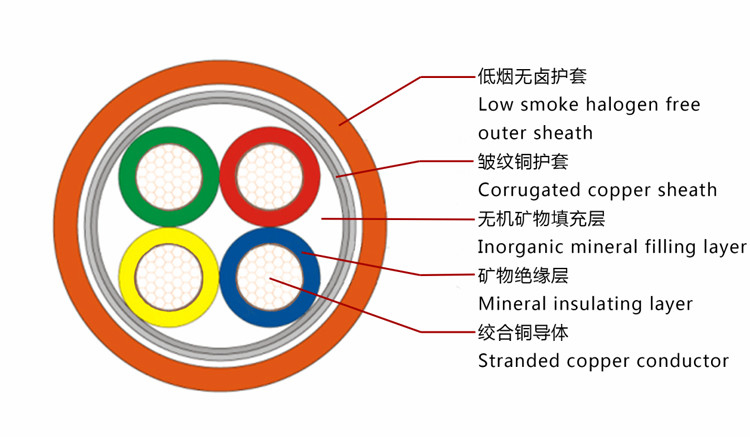

▲附圖2：YTTWY結構圖
附表1：YTTWY與NG-A BLTY比較
| 項目 | 結構性能 | YTTW/YTTWY | NG-A BTLY |
| 電纜釋義 | 產品名稱 | 金屬護套礦物絕緣電纜 | 隔離型(柔性)礦物絕緣電纜 |
| 代號 | Y................礦物絕緣系列代號 T................銅芯 T................銅護套 W................無機礦物絕緣 Y................為低煙無鹵聚烯烴外護套 V................為聚氯乙烯護套。 |
B................布線用礦物絕緣電纜 T................銅導體 L................鋁金屬套 Y................聚烯烴外護套 N................耐火 G................隔離 A................耐火等級(950℃-1000℃)3小時 |
|
| 產品結構 | 1、銅導體 2、金云母帶絕緣 3、無機纖維填充料 4、波紋銅護套 5、聚乙烯或低煙無鹵聚烯烴外護套 |
1、銅導體 2、金云母帶絕緣 3、金屬鋁護套 4、交聯隔離套 5、Mg(OH)2或AI(OH)3耐火層 6、低煙無鹵聚烯烴外護套。 |
|
| 執行標準 | 1、GB/T 2951-2008 電纜和光纜絕緣各護套材料通用試驗辦法； 2、GB/T 3048-207 電線電纜電性能試驗辦法； 3、JG/T 313-2011 額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端； 4、BS 6387-1994 在火焰條件下張維持線路完整性的電纜性能要求； |
1、BS 6387:1994在火焰條件下電纜保持電路完整性的性能要求； 2、GB/T12706.1《額定電壓1KV（Um=1.2KV)到35KV（Um=40.5KV)擠包絕緣電力電纜及附件》； 3、遵循相應的企業標準。 |
