電動工具電纜線

一、 種類

按材料分：

橡塑線（聚氯乙烯混合物也稱PVC）、橡膠線（氯丁橡膠或氯化聚乙烯橡膠）兩種

按種類分（公司常用）：

德規線（VDE）：（H05VV-F、H05RN-F、H07RN-F等等）
美規線（AWG）：（SJ、SJT、SJTW、SJTO、SJTOW、SPT-1、SPT-2等等）
奧規線（SAA）：（H05VV-F、H05RN-F、H07RN-F等等）

按連接方式分：

X型連接：不借助于專用工具就能容易地更換電纜線的一種聯接方式。這種電纜線可以是特殊制備的且只能從制造商或其代理商買到。
M型連接：不要借助于專用工具，軟電纜或軟線即能容易地由一根帶有模壓在軟線上的護套或壓接的端頭專門軟電纜或軟線更換。
Y型連接：軟電纜或軟線只能用制造廠及其代理商通常具備的專用工具才能更換。（可用于普通軟電纜線或軟線，或專用軟電纜或軟線）
Z型連接：不具不破壞一部分，軟電纜或軟線不能更換。



二、 標識

1、 德規線VDE（230V）要打上認證標示、線的規格及型號、及生產廠家。

2、 美規線AWG（120V）要打上UL/CSA的標示、網卡號（EXXXXXX）、線的規格及型號、耐溫及生產廠家。

注：標示可以用油墨印字或采用壓印凹字在絕緣或護套上。印字要清晰，油墨要耐擦。

拿一塊浸過水的濕布抹標示15S，再拿浸過汽油的布擦標志15S，來檢驗是否符合要求。

試驗后標示應容易辨認。

德規線:一個完整標志的末端與下一個標志的始端之間的距離

在護套上不超過500mm.

在絕緣上不超過200mm.

美規線：一個完整標志的末端與下一個標志的始端之間的距離

在護套上不超過610mm.

在絕緣上不超過305mm.

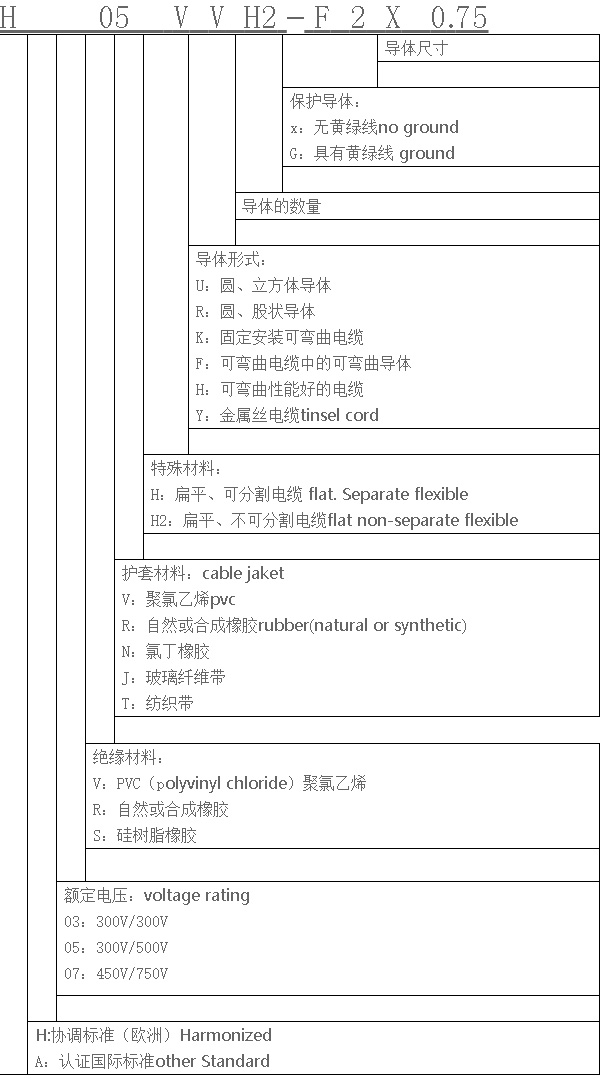

電纜標號：



美規線的標示：



三、 如何選配電纜線

德規（奧規）線的通用要求：

類型：
不輕于1、H05RR—F或H05RN-F
2、H05VV—F

PVC線不能用于外殼溫升超過75K的工具中。

各種產品：



美規線的通用要求：



四、 具體的試驗

電纜線提拉實驗



GS（230V）

軟電纜或軟線以下表所列數值進行拉力試驗25次。拉力朝最不利的方向施加在距離電線護套250MM外，每次拉1S，拉時不得用猛力。緊接著，帶護層的軟電纜或軟線要以下表所示的數值進行扭力試驗1Min

試驗中，軟電纜或軟線不得損壞。

試驗后，軟電纜或軟線的縱向位移不得大于2MM，導線在接線端子里的移動距離不得大于1MM。聯接處也沒有明顯的變形。



UL（120V）

施加工具自重3倍的拉力，但不小于用156N，不超過220N；部位在離電纜護套250mm的地方，方向朝最不利的方向，每次拉1Min，拉時不得用猛力。拉10次，

中間停頓時間不超過1Min。

試驗中，軟電纜或軟線不得損壞。

試驗后，軟電纜或軟線的縱向位移不得大于2MM，導線里的銅線移動距離不得大于1MM。

聯接處也沒有明顯的變形。



CSA（120V）

1、先在常溫下用159N的力朝最不利的方向施加在電纜線上，拉2Min，拉時不得用猛力。試驗中，軟電纜或軟線不得損壞。

試驗后，軟電纜或軟線的縱向位移、導線里的銅線位移都必須為零。聯接處也沒有明顯的變形。

2、再把此電纜線放到70℃的洪箱內放7個小時，最后再進行重復上面的試驗。

試驗中，軟電纜或軟線不得損壞。

試驗后，軟電纜或軟線的縱向位移、導線里的銅線位移都必須為零。聯接處也沒有明顯的變形。



電纜線彎曲試驗（臺式工具不做電纜線彎曲）

GS（230V）、UL/CSA（120V）

工具的軟電纜或軟線必須用絕緣材料制成的電線護套加以保護，防止在工具的進線孔處過分彎曲。這樣的護套不得與X型電源軟電纜或軟線成為一體。

護套必須以可靠的方式固定，并應設計得護套伸出工具進線口的距離至少為工具所用的軟電纜或軟線外徑的5倍。

通過下述試驗來檢驗電纜線及護套是否符合要求：（電纜護套要打耐壓：2500V；1Min ）

1、 裝上工具指定使用的護套及軟電纜或軟線的工具電纜進線部分，固定在一個如下圖所示裝置的擺動構件上。試樣的安裝要使擺動軸線與固定電線護套的那部分外表面相切，當擺動構件處于它行程中點時，軟電纜或軟線穿出護套處的軸線是垂直的。

2、 在軟電纜或軟線上縛上一個重量與工具相等，但不小于2Kg 也不大于6Kg的重物。

3、 使擺動構件前后擺動90度（垂線兩邊各45度），以每分鐘60次的速率彎曲20000次。在彎曲10000次之后，試樣繞電線護套的中心轉過90度。（向前或向后擺動一次為一次彎曲）

經此試驗后:

電線護套不得松動，每一根導線股數的折斷率不超過10%（≤10%）。

松開電線固定裝置和接線端子螺釘，不移動軟電纜或軟線的導線。但是如果電線護套被夾緊在電線固定裝置下，則不松開固定裝置。拿住電纜護套，在大約1秒內，將工具提起約500mm的距離，并放回到支架上，提起時不得用猛力。這樣操作10次，電線護套不得從它的位置脫出。



內部導線

1、 接地線要使用黃綠混合色或綠色線，且它要比其它線要長上些。

2、 一般情況德規內部線可以比其電纜線低一個等級，但有時也要根據實際機子運行情況而定；而美規的內部線同電纜線要一樣。



如何看證書及識別真假

插頭的證書主要看它的型號、參數、標準、證書號以及插頭所配的線的規格及制造廠家。

電纜線的證書主要看它的型號、規格、標準、證書號及生產廠家。

可以登入網站識別證書的真假：

VDE證書查詢網址：http://www.vde.com/VDE_PI_en/Zertifizierungsregister/detailSearch

BSI 證書查詢網址：http://Webserv.bsi-global.com/kitemark_licensees/

輸入證書號等如能查到就是真的。



電線電纜線徑允許偏差

引自標準GB/T3953—1983、GB/T3955—1983、JB8734.2—1998、JB1601—1993
